পণ্য ওভারভিউ

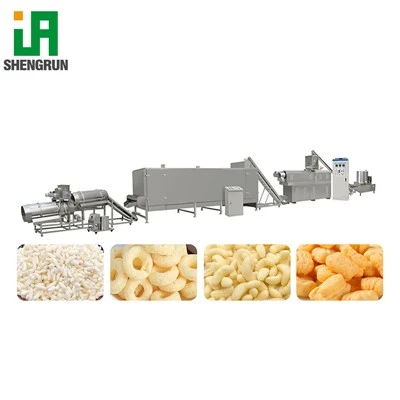

দকর্ন স্টিকস উৎপাদন লাইনএকটি ক্রমাগত প্রক্রিয়াকরণ ব্যবস্থা যা ভুট্টা ভিত্তিক কাঁচামালকে এক্সট্রুশন, আকার, শুকানো এবং সিজনিংয়ের মাধ্যমে ভুট্টার কাঠিতে রূপান্তরিত করে।
প্রযুক্তিগত বিশেষ উল্লেখ
|
শ্রেণী |
প্রযুক্তিগত পরামিতি |
স্পেসিফিকেশন / মান |
|
সাধারণ ও ক্ষমতা |
আউটপুট ক্ষমতা |
200-250 কেজি/ঘন্টা (নামমাত্র) |
|
মোট ইনস্টল করা শক্তি |
95 কিলোওয়াট (সংযুক্ত লোড) |
|
|
প্রকৃত শক্তি খরচ |
70-75 কিলোওয়াট (স্বাভাবিক অপারেশনের অধীনে) |
|
|
ফ্লোর স্পেস (L×W×H) |
আনুমানিক. 18.5 × 2.2 × 2.8 মি (লেআউট নির্ভর) |
|
|
খাদ্য-যোগাযোগের উপাদান |
SUS304 স্টেইনলেস স্টীল |
|
|
এক্সট্রুশন সিস্টেম (টুইন-স্ক্রু এক্সট্রুডার) |
স্ক্রু ব্যাস |
Φ65 মিমি (কার্যকর কাজের ব্যাস) |
|
স্ক্রু গতি |
0-600 rpm (ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ নিয়ন্ত্রিত) |
|
|
প্রধান মোটর শক্তি |
30 কিলোওয়াট |
|
|
তাপমাত্রা নিয়ন্ত্রণ পরিসীমা |
0-200 ডিগ্রি (ব্যারেল জোন) |
|
|
হিটিং জোন |
3টি স্বাধীন অঞ্চল |
|
|
শুকানোর সিস্টেম (মাল্টি-লেয়ার ওভেন) |
শুকানোর তাপমাত্রা |
100-180 ডিগ্রী |
|
ধারণ / শুকানোর সময় |
3-10 মিনিট (পণ্যের আর্দ্রতার উপর নির্ভর করে) |
|
|
গরম করার উত্স বিকল্প |
বৈদ্যুতিক / গ্যাস / বাষ্প গরম উপলব্ধ |
|
|
সিজনিং সিস্টেম (ঘূর্ণমান আবরণ) |
আবরণ ড্রাম ব্যাস |
Φ650 মিমি (অভ্যন্তরীণ ব্যাস) |
|
আবরণ ড্রাম দৈর্ঘ্য |
2400 মিমি |
|
|
স্লারি স্প্রে করা মোটর শক্তি |
1.5 কিলোওয়াট |
মূল প্রকৌশল উপাদান
মূল উপাদান ব্রেকডাউন
টুইন-স্ক্রু এক্সট্রুডার:কো-ঘূর্ণায়মান যমজ স্ক্রু ফিড গঠনের উপর নির্ভর করে শিয়ার এবং কনভেয়িং প্রদান করে।
ডাই সিস্টেম:CNC-মেশিন ডাই প্লেট উপাদানের প্রবাহ বিতরণ করে এবং পণ্যের আকৃতি তৈরি করে।
তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা:পিআইডি জল দিয়ে গরম করা{0}}কুলিং জ্যাকেট ব্যারেল জোনের তাপমাত্রা নিয়ন্ত্রণ করে।
স্ট্যান্ডার্ড কম্পোনেন্ট কনফিগারেশন
অটোমেশন নিয়ন্ত্রণ:সিস্টেম নিয়ন্ত্রণের জন্য সিমেন্স পিএলসি মডিউল।
ড্রাইভ সিস্টেম:পাওয়ার ট্রান্সমিশনের জন্য ABB মোটর।
বৈদ্যুতিক সুরক্ষা:স্নাইডার সার্কিট ব্রেকার পাওয়ার ডিস্ট্রিবিউশন প্যানেলে ব্যবহৃত হয়।
ঘূর্ণনশীল বিয়ারিং:NSK বিয়ারিং পরিধান কমাতে প্রধান শ্যাফ্ট সমর্থন করে।
কন্ট্রোল সিস্টেম ফাংশন
|
সিস্টেম মডিউল |
কার্যকরী বৈশিষ্ট্য |
|
কেন্দ্রীভূত এইচএমআই |
HMI অপারেটিং পরামিতি এবং স্থিতি প্রদর্শন করে। |
|
রেসিপি ব্যবস্থাপনা |
রেসিপি সিস্টেম সঞ্চয় করে এবং উত্পাদন সেটিংস প্রত্যাহার করে। |
|
অনুক্রমিক নিয়ন্ত্রণ |
স্টার্ট/স্টপ সিকোয়েন্স মোটর সমন্বয় করে এবং উপাদান তৈরি হওয়া প্রতিরোধ করে। |
|
ফল্ট ডায়াগনস্টিকস |
সিস্টেম ত্রুটি সনাক্তকরণের জন্য বর্তমান এবং সেন্সর সংকেত নিরীক্ষণ করে। |
|
প্রক্রিয়া নিয়ন্ত্রণ |
বন্ধ-লুপ নিয়ন্ত্রণ ম্যানুয়াল সামঞ্জস্য হ্রাস করে এবং আউটপুটকে স্থিতিশীল করে। |
সম্মতি এবং গুণমান মান
কমপ্লায়েন্স এবং সার্টিফিকেট
|
সার্টিফিকেট / স্ট্যান্ডার্ড |
কোর কমপ্লায়েন্স |
|
সিই চিহ্নিতকরণ |
ইইউ যন্ত্রপাতি নিরাপত্তা প্রয়োজনীয়তার রেফারেন্সে ডিজাইন করা হয়েছে (CE-সম্পর্কিত) |
|
এফডিএ কমপ্লায়েন্স |
US FDA প্রয়োজনীয়তার জন্য ডিজাইন করা খাদ্য-পরিচিতি সামগ্রী |
|
EHEDG নির্দেশিকা |
ইউরোপীয় স্বাস্থ্যকর সরঞ্জাম মান অনুযায়ী ডিজাইন করা হয়েছে |
|
ISO 9001:2015 |
ISO 9001:2015 মানের সিস্টেমের অধীনে তৈরি |
|
ইউএল সার্টিফিকেশন |
শিল্প বৈদ্যুতিক নিরাপত্তা প্রয়োজনীয়তা সঙ্গে সম্মতি |
মান নিয়ন্ত্রণ এবং পরীক্ষা
তাপমাত্রা ট্র্যাকিং:ইনফ্রারেড সেন্সর ±1 ডিগ্রী বিচ্যুতি সহ তাপমাত্রা নিরীক্ষণ করে।
আর্দ্রতা সনাক্তকরণ:মাইক্রোওয়েভ সেন্সর উৎপাদনের সময় পণ্যের আর্দ্রতা পরিমাপ করে।
লেজার গেজিং:অপটিক্যাল মাইক্রোমিটার স্টিকের ব্যাস ±0.5 মিমি পরিমাপ করে।
ধাতু সনাক্তকরণ:মেটাল ডিটেক্টর লৌহঘটিত এবং অ{0}}লৌহঘটিত কণা সনাক্ত করে।
ওজন যাচাই:চেকওয়েগাররা ±1.5% এর মধ্যে প্যাকেজ ওজনের বিচ্যুতি পরিমাপ করে।
কারখানার ক্ষমতা এবং কাস্টমাইজেশন
বার্ষিক আউটপুট:প্রতি বছর প্রায় 40টি উত্পাদন লাইন।
মডুলার লেআউট:লেআউট L-শেপ বা U-শেপে ডিজাইন করা যেতে পারে।
কাস্টম ডাইস:ডাইস বিভিন্ন পণ্যের আকারের জন্য CNC-মেশিন করা হয়।
ভোল্টেজ:প্যানেল 380V, 415V, 460V সিস্টেম সমর্থন করে।
ফ্যাট:কারখানাটি চালানের আগে ফ্যাট ড্রাই-চালান পরীক্ষা সমর্থন করে৷
FAQ
|
মডেল |
TSE65 |
TSE70 |
TSE75 |
TSE78 |
FSE65-D |
TSE85 |
TSE95 |
|
ইনস্টল করা শক্তি |
74 কিলোওয়াট |
105 কিলোওয়াট |
190 কিলোওয়াট |
280 কিলোওয়াট |
260 কিলোওয়াট |
140 কিলোওয়াট |
160 কিলোওয়াট |
|
ক্ষমতা |
100-150 কেজি/ঘণ্টা |
200-300 কেজি/ঘণ্টা |
300-400 কেজি/ঘণ্টা |
400-600 কেজি/ঘণ্টা |
200-400 কেজি/ঘণ্টা |
300-400 কেজি/ঘণ্টা |
500-700 কেজি/ঘণ্টা |
|
মাত্রা |
17×1.5×2.2m |
20×1.5×2.2m |
25×1.5×2.2m |
42×5.0×4.2m |
40×6.0×4. 2m |
25×1.5×2.2m |
40×6.0×4. 2m |
